Een webapplicatie om elektrische schema's (wire schematics) te tekenen voor mobiele en off-grid-installaties, met ingebouwde technische controle in plaats van losse vierkantjes op een tekenvel.

Heb ik een account nodig om te beginnen?

Nee. Je kunt direct tekenen en valideren zonder account; je ontwerp blijft dan in je browser staan. Een gratis account is alleen nodig om je tekeningen te bewaren en op meerdere apparaten te openen.

Werkt het met Victron-apparatuur?

Ja. De catalogus bevat onder andere MultiPlus, SmartSolar MPPT, Orion-Tr Smart, Argofet, Cyrix, shunts en accu's, met hun werkelijke in- en uitgangen. Ontbreekt een apparaat, dan is het als data toe te voegen.

Kan ik ook andere merken dan Victron gebruiken?

Ja. Naast de Victron-catalogus zijn er algemene componenten: accu's, busbars, zekeringen, automaten, aardlekbeveiliging, verbruikers en omvormers. Componenten zijn data, dus ontbrekende apparaten worden als gegeven toegevoegd, niet als maatwerkcode.

Wat controleert de software precies?

De spanning per net (12V, 24V, 48V en 230V), of elke bron een retourweg heeft, of verplichte klemmen zijn aangesloten, of kabeldoorsnede en lengte de stroom en spanningsval aankunnen en of zekeringen en automaten bij de kabel en de last passen.

Kan ik mijn schema printen of als PDF bewaren?

Ja. Je print het schema of bewaart het als PDF, zodat je het mee kunt nemen naar de installatie of naar je installateur kunt sturen.

Tekenen en controleren is gratis. Voor extra's — meer componenten dan de gratislimiet, extra projecten of een export zonder watermerk — gebruik je credits die je per pakket koopt.

Elektrische schema's online tekenen

Schema's voor Victron-installaties tekenen én laten controleren

WireElectric is tekensoftware voor elektrische installaties in campers, caravans, boten en off-grid-systemen. Je sleept echte componenten — MultiPlus, MPPT, Argofet, Orion-Tr Smart, accu's, zekeringen, 230V-groepen — op het canvas en de app rekent per net door welke spanning er staat, welke kabeldikte nodig is en welke beveiliging past.

Direct beginnen met tekenen Bekijk hoe het werkt

Tekenen en controleren is gratis en werkt zonder account. Een account heb je nodig om op te slaan.

Gratis tekenen zonder account
Victron-componenten met echte klemmen
Controle op kabels, zekeringen en spanning

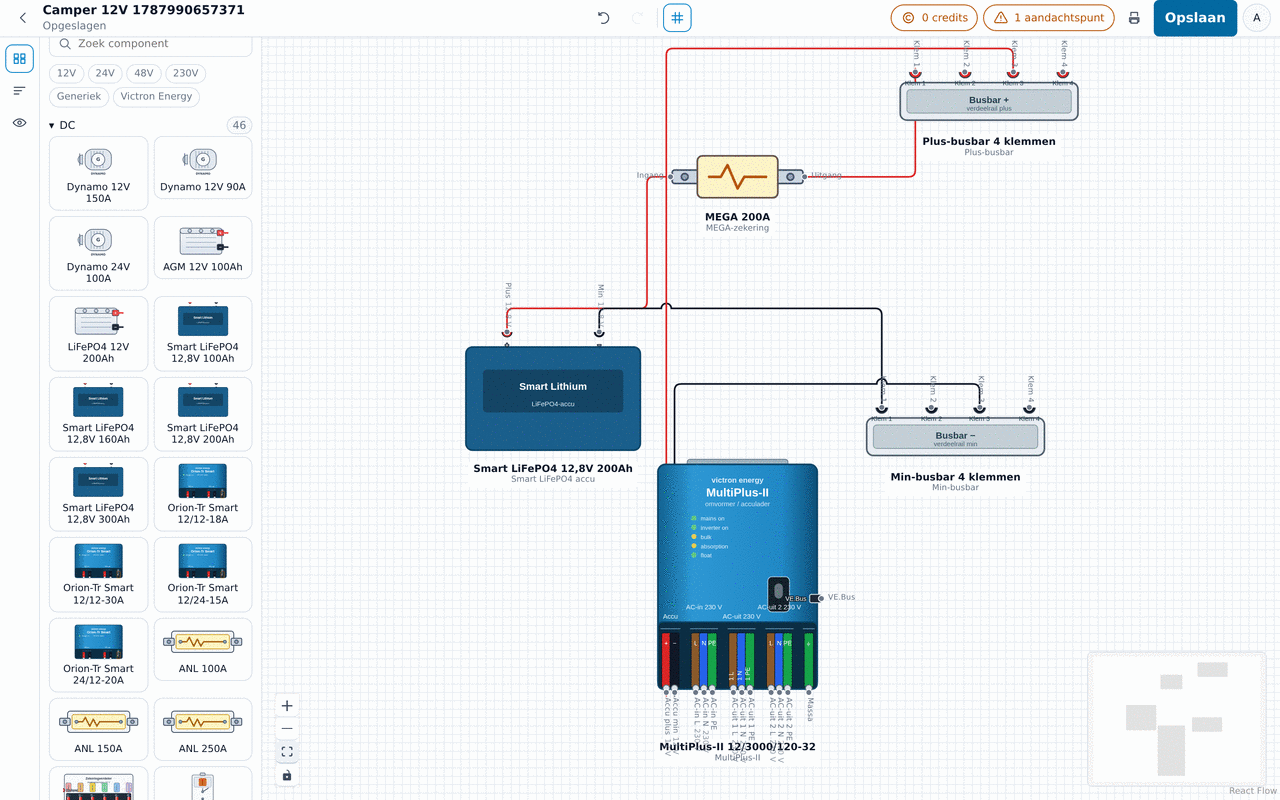

De editor met een 12V-camperinstallatie: accu, MultiPlus, MPPT, zekeringen en 230V-groepen, met de aandachtspunten live onder de tekening.

In drie stappen een schema

1. Kies je componenten
Zoek in de bibliotheek op MultiPlus, SmartSolar, Lynx, Cerbo, accu of zekering en sleep het component op de tekening. Elk component heeft de klemmen van het echte apparaat.
2. Trek de kabels
Verbind klem met klem. De aderkleur volgt de polariteit en het domein, en per kabel vul je doorsnede en lengte in.
3. Controleer en exporteer
De aandachtspunten reageren direct op je tekening: ontbrekende retourweg, te zware last op een kabel, verkeerde spanning of een te kleine zekering. Daarna print je het schema of bewaar je het als PDF.

Wat WireElectric doet

Meerdere spanningen in één schema

12V, 24V en 230V naast elkaar. De app bepaalt per net de spanning — ook bij twee 12V-accu's in serie — en waarschuwt zodra een apparaat op de verkeerde spanning hangt.

Victron-componenten met echte aansluitingen

De tekeningen komen uit de componentdata, dus de klemmen op het symbool zijn dezelfde als op het apparaat: AC-in, AC-out 1 en 2, DC, Ground en Energize.

Kabels, zekeringen en spanningsval

Per verbinding kabeldikte, lengte en stroom invullen; de controle rekent spanningsval door en meldt te lichte beveiliging of ontbrekende aarding.

Printen en als PDF bewaren

Een schema afdrukken of als PDF opslaan om mee te nemen naar de installatie of te delen met je installateur.

Waarvoor mensen het gebruiken

Camper en caravan

12V-installatie met omvormer/lader, zonnepanelen, DC-DC-lader vanaf de dynamo en 230V-groepen op walstroom.

Boot

Boordnet met scheidingsrelais of ArgoFET, servicebank en startaccu, massa naar de romp en walstroom met aardlekbeveiliging.

Off-grid en tiny house

24V- of 48V-opstelling met zonneladers, accubank, busbars en zekeringen, inclusief spanningsval over lange kabels.

Veelgestelde vragen

Wat is WireElectric?: Een webapplicatie om elektrische schema's (wire schematics) te tekenen voor mobiele en off-grid-installaties, met ingebouwde technische controle in plaats van losse vierkantjes op een tekenvel.
Heb ik een account nodig om te beginnen?: Nee. Je kunt direct tekenen en valideren zonder account; je ontwerp blijft dan in je browser staan. Een gratis account is alleen nodig om je tekeningen te bewaren en op meerdere apparaten te openen.
Werkt het met Victron-apparatuur?: Ja. De catalogus bevat onder andere MultiPlus, SmartSolar MPPT, Orion-Tr Smart, Argofet, Cyrix, shunts en accu's, met hun werkelijke in- en uitgangen. Ontbreekt een apparaat, dan is het als data toe te voegen.
Kan ik ook andere merken dan Victron gebruiken?: Ja. Naast de Victron-catalogus zijn er algemene componenten: accu's, busbars, zekeringen, automaten, aardlekbeveiliging, verbruikers en omvormers. Componenten zijn data, dus ontbrekende apparaten worden als gegeven toegevoegd, niet als maatwerkcode.
Wat controleert de software precies?: De spanning per net (12V, 24V, 48V en 230V), of elke bron een retourweg heeft, of verplichte klemmen zijn aangesloten, of kabeldoorsnede en lengte de stroom en spanningsval aankunnen en of zekeringen en automaten bij de kabel en de last passen.
Kan ik mijn schema printen of als PDF bewaren?: Ja. Je print het schema of bewaart het als PDF, zodat je het mee kunt nemen naar de installatie of naar je installateur kunt sturen.
Wat kost het?: Tekenen en controleren is gratis. Voor extra's — meer componenten dan de gratislimiet, extra projecten of een export zonder watermerk — gebruik je credits die je per pakket koopt.
